VTA 11-72 Motorisation 24 VDC Pour Porte Sectionnelle Industrielle MFZ

VTA 11-72 – MFZ

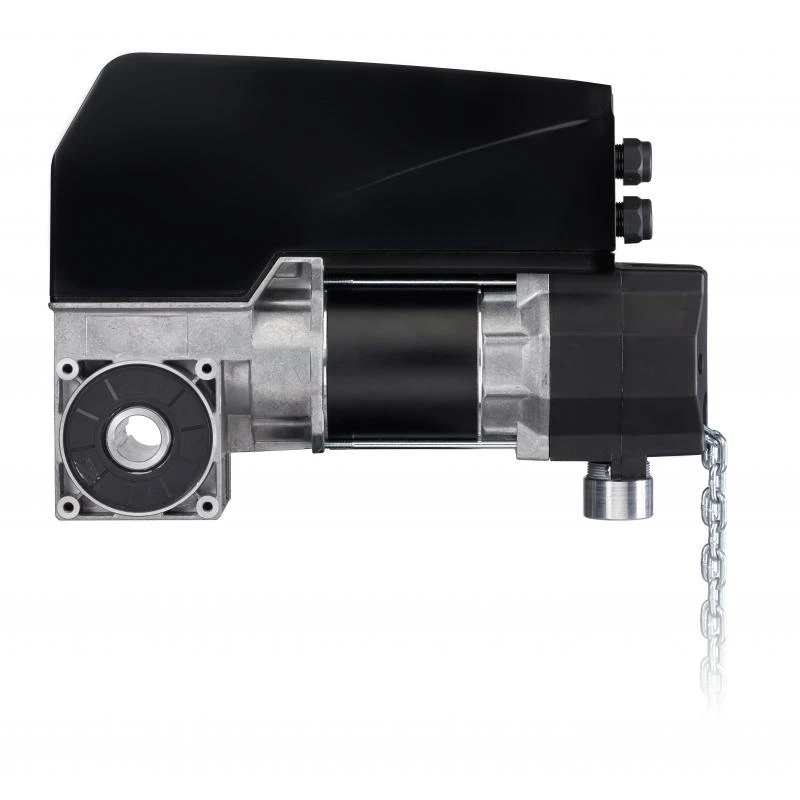

VTA 11-72 – Motorisation 24 VDC pour porte sectionnelle industrielle jusqu’à 28 m². Technologie DC et commande VTA intégrée. Chaîne manuelle de secours 5 m, support moteur, bouton poussoir CSI15 et câble de 7 m inclus.

Limites d’utilisation de motorisation VTA 11-72

Porte sectionnelle standard avec tambour de câble cylindrique- Taille porte (max.) : 28 m²

– Poids porte (max.) : 364 kg
– Diamètre max. tambour : 226 mm

Porte sectionnelle à guidage vertical avec tambour de câble conique

– Taille porte (max.) : 20 m²
– Poids porte (max.) : 260 kg
– Diamètre max. tambour : 240 mm

Porte sectionnelle à guidage supérieur avec tambour de câble cylindrique-conique

– Taille porte (max.) : 20 m²
– Poids porte (max.) : 260 kg
– Diamètre max. tambour : 240 mm

Caractéristiques de VTA 11-72

– Niveau de pression acoustique permanent : < 70 dB(A)
– Pge de température : -20 à +60 °C
– Couple d’arrêt réduction : 45 Nm
– Couple d’arrêt statistique : 600 Nm
– Vitesse de réduction : 19 min-1
– Rotation arbre : 20 tours/minute
– Dimension arbre : 25,4 mm
– Tension nominale : 85 – 265 V
– Fréquence du secteur : 50 | 60 Hz
– Consommation : 2,2 A
– Puissance : 0,3 kW
– Cycles : 20 h-1
– Csse de protection : 1
– Indice de protection : 54
– Tension d’entrée : 24 V DC
– Alimentation d’éléments extérieurs : 100 mA
– Protection par fusibles incombant au client : 16 A
– Type de connecteur : Schuko
– Poids : 14,3 kg
– Dimension : 105 x 277 x 398 mm
